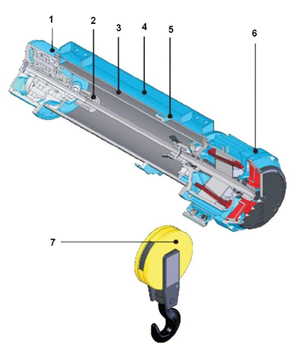

Halatlı vinçleri oluşturan parçalar. - MERCAN MAKiNA

1. VİNÇ REDÜKTÖRÜ
 Elektrikli vincin gövdesine baglanan çift kademeli planet redüktör mevcuttur. Cihazın kompakt tasarımı emniyetli bir sekilde tasıma momentinin cihazın tamburuna dogru hareketine olanak saglamaktadır. Redüktörün yapısında yüksek kaliteli malzemelerin kullanılması emniyetli ve uzun ömürlü çalısmasının garantisidir. Konumu, arıza durumunda kolay servise olanak saglamaktadır.
2. VİNÇ BAĞLANTI KAPLİNİ
 Baglantı kapini, motor momentini motordaki milden redüktörün miline dogru bir sekilde aktarımına yarar. Bunu yaparken eksenel ve açısal dönmeyi yeterli ve iyi bir sekilde kompanse eder ve cihazın normal ve güvenli çalısmasını sağlar.
3. VİNÇ TAMBURU
Redüktör ve elektrikli motorun arasında yer alan gövdeye rulmanla yataklanan tambur, halat yerlesmesi için yivli kanallı olup DIN 15020 standardına uygundur
4. VİNÇ GÖVDESİ
 Çelik malzemeden kaynaklı konstrüksiyon olarak imal edilen gövde, bir tarafına elektrikli motor diğer tarafına redüktör monte edilmistir. Halatın sabit ucu gövdeye bağlanmakta olup varsa yürütüme sistemi gövdeye monte edilmektedir. Ek tasıyıcı ekipmanların montajı ile farklı donam mekanizmalari sağlanmaktadır.
5. HALAT KILAVUZU
 Halatın, tamburdaki yivli kanalda düzgün sarımını ve düzgün hareket etmesini ve aynı zamanda, kancanın en alt ve en üst son noktalarında durmasını vincin emniyetli çalısmasını saglar.
6. VİNÇ KALDIRMA MOTORU
 Konik rotorlu, kendinden frenli üç faz asenkron motor olarak üretilmektedir. Yüksek kalkış momenti ve güvenli
frenleme özelligi bulunan, kolay monte edilebilen motor, hızlı ve emniyetli kullanı m saglar. Motorun koruma sı nı fı
IP54, fren koruma sınıfı IP22 (EN 60529), izolasyon sınıfı F ( istege baglı - H üretilebilmektedir).Çift süratli retimlerde temel sürat : düsük-sürat 1:4 ve 1:6 oranlarında olmaktadır. Tüm elektrikli motorlar ısıya karsı korumalıdır. Elektrikli motorun klemens kutusunda kancanın üst ve alt sınır durdurucuları bulunmaktadır.
7. VİNÇ KANCASI
Kancanın ve donamın malzemesi DIN 15400 standardına göre üretilmektedir.
